Tarcze sprzęgła wielopłytowego w ciągnikach Fendt

Tarcze sprzęgła wielopłytowego w ciągnikach Fendt, podobnie jak w innych pojazdach rolniczych, stanowią część układu sprzęgłowego, który pozwala na przenoszenie momentu obrotowego z silnika do układu napędowego. System wielopłytowy charakteryzuje się tym, że zamiast jednej tarczy sprzęgła, używa się kilku, które działają równocześnie, rozkładając siły na większą powierzchnię.

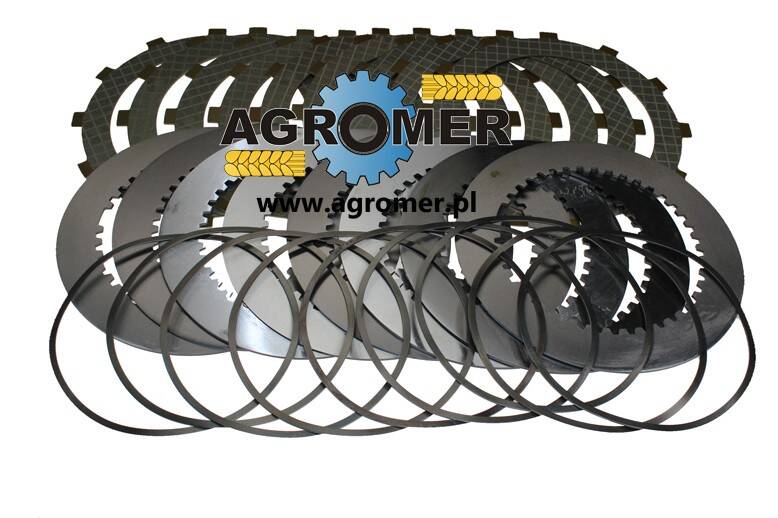

Budowa tarczy sprzęgła wielopłytowego

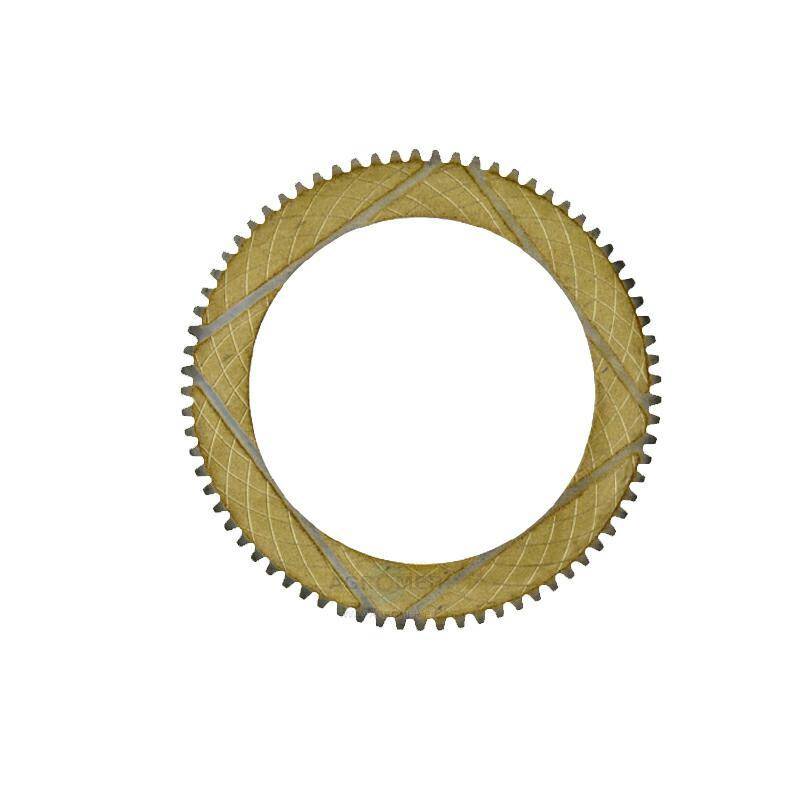

1. Tarcze cierne (okładziny):

   • To tarcze, które mają okładziny cierne (z materiałów odpornych na ścieranie), które przylegają do metalowych tarcz nośnych, tworząc strefę tarcia i przenosząc moment obrotowy z silnika na napęd. Cierne okładziny mogą być wykonane z kompozytów, ceramiki lub innych materiałów, które zapewniają dużą odporność na zużycie.

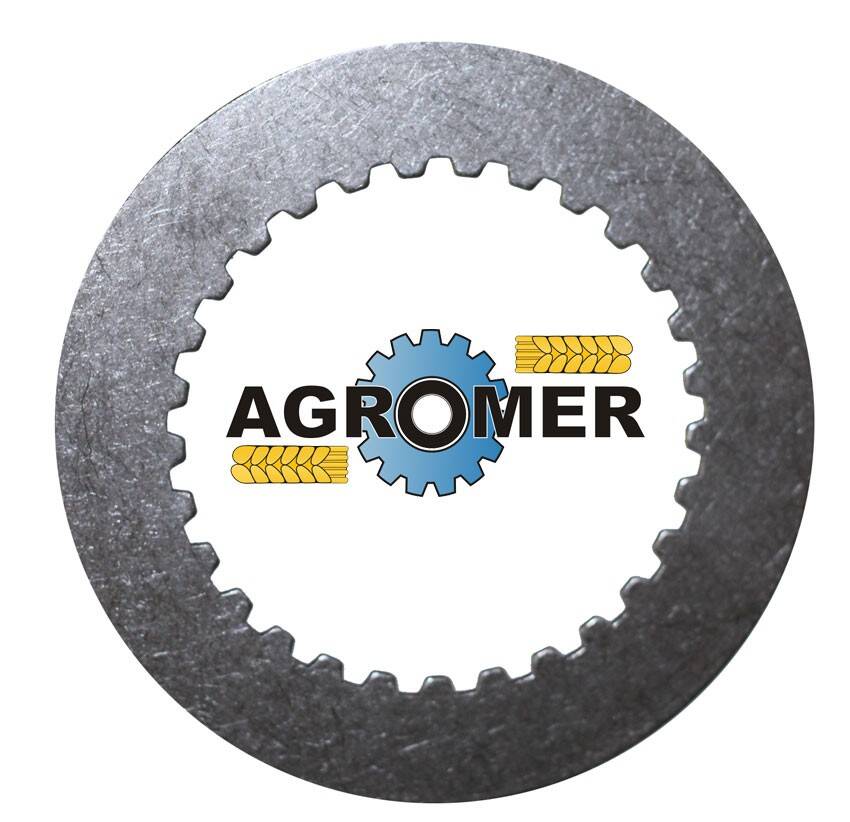

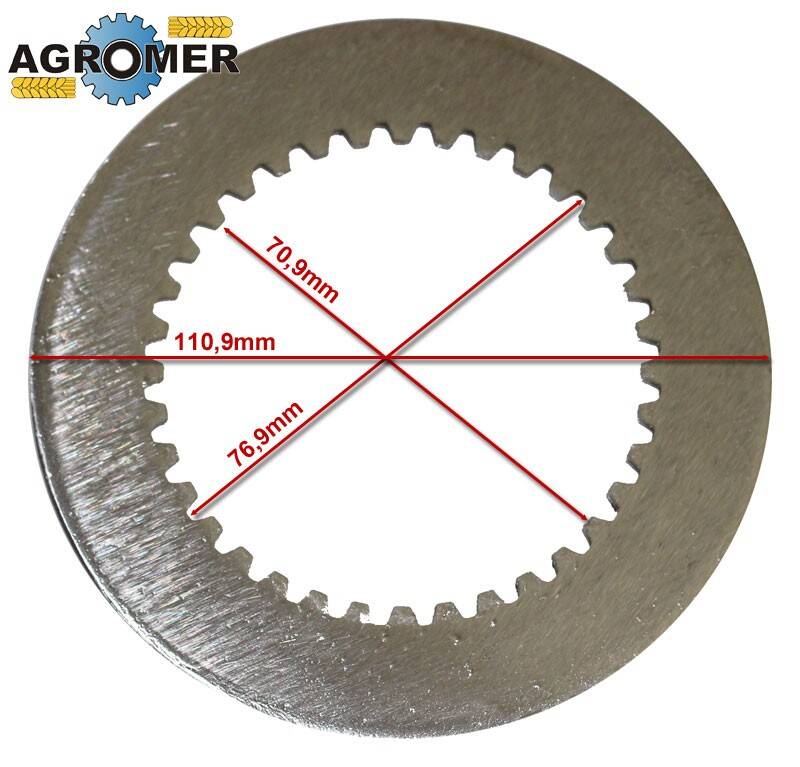

2. Tarcze nośne (metalowe):

   • Metalowe tarcze nośne znajdują się między tarczami ciernymi i pełnią rolę wspornika. W przypadku sprzęgieł wielopłytowych tarcze nośne nie mają okładzin ciernych, ale pełnią funkcję nośną, umożliwiając rotację tarcz ciernych.

3. Sprężyny dociskowe:

   • W celu zapewnienia odpowiedniego nacisku na tarcze, używa się sprężyn dociskowych (często talerzowych lub spiralnych). Sprężyny te równomiernie rozkładają siłę docisku, co zapewnia skuteczne łączenie i rozłączanie tarcz sprzęgła.

4. Pierścień oporowy:

   • Element, który zapewnia odpowiednią siłę nacisku na tarcze i pomaga w ich równomiernym dociśnięciu do koła zamachowego.

Zasada działania sprzęgła wielopłytowego w ciągnikach Fendt

W ciągnikach Fendt sprzęgło wielopłytowe działa na zasadzie równoczesnego łączenia i rozłączania wielu tarcz. Kiedy pedał sprzęgła jest wciśnięty, sprężyny dociskowe odciążają tarcze sprzęgła, co pozwala na rozłączenie silnika od układu napędowego, umożliwiając zmianę biegów lub zatrzymanie maszyny. Po zwolnieniu pedału sprzęgła, tarcze sprzęgła zostają ponownie dociśnięte, przekazując moment obrotowy z silnika na układ napędowy.

Zalety sprzęgła wielopłytowego w ciągnikach Fendt

• Większa wydajność: Dzięki kilku tarczom sprzęgła możliwe jest przenoszenie większego momentu obrotowego, co jest szczególnie istotne w przypadku silników o wysokiej mocy, jak te montowane w ciągnikach Fendt.
• Płynna praca: Działa bardziej płynnie i równomiernie w porównaniu do sprzęgieł jednopłytowych, co przekłada się na lepszy komfort pracy w trudnych warunkach rolniczych.
• Trwałość: Rozłożenie obciążenia na kilka tarcz sprawia, że sprzęgło jest mniej narażone na nadmierne zużycie, co wydłuża jego żywotność.

Objawy zużycia tarcz sprzęgła wielopłytowego w ciągnikach Fendt

Zużycie tarcz sprzęgła wielopłytowego może prowadzić do różnych problemów z działaniem układu napędowego. Oto objawy, które mogą wskazywać na konieczność wymiany tarcz:

1. Trudności w włączaniu biegów:

   • Zużycie okładzin ciernych na tarczach może powodować trudności w pełnym rozłączeniu sprzęgła, co skutkuje opóźnieniem lub problemami z włączaniem biegów, szczególnie podczas pracy na polu lub przy dużych obciążeniach.

2. Poślizg sprzęgła:

   • Jeżeli tarcze sprzęgła nie łączą się skutecznie, może wystąpić poślizg, co objawia się tym, że silnik osiąga wyższe obroty, ale moment obrotowy nie jest odpowiednio przenoszony na układ napędowy. To może prowadzić do utraty mocy i spadku efektywności ciągnika.

3. Szarpanie lub drgania:

   • Zużyte tarcze mogą powodować nierównomierne łączenie lub rozłączanie momentu obrotowego, co prowadzi do szarpania lub drgań podczas zmiany biegów lub w trakcie ruszania.

4. Hałas:

   • Z czasem, tarcze mogą wytrzeć się na tyle, że zaczynają się „szorować” o siebie lub inne elementy, co powoduje charakterystyczny hałas (np. piszczenie lub stukanie) podczas pracy sprzęgła.

5. Zmniejszona siła nacisku:

   • Zmniejszenie skuteczności sprężyn dociskowych lub inne problemy mechaniczne mogą prowadzić do mniejszej siły nacisku na tarcze, co powoduje ich gorsze łączenie.

Sposób wymiany tarcz sprzęgła wielopłytowego w ciągnikach Fendt

Wymiana tarcz sprzęgła wielopłytowego w ciągnikach Fendt jest skomplikowanym procesem, wymagającym doświadczenia i precyzji. Oto ogólny proces wymiany:

1. Przygotowanie ciągnika

• Zabezpieczenie maszyny: Zanim przystąpisz do wymiany, upewnij się, że ciągnik jest unieruchomiony i stabilny. Zaciągnij hamulec ręczny i podnieś go na odpowiednim podnośniku.
• Odłączenie akumulatora: Zawsze odłącz akumulator przed przystąpieniem do pracy przy układzie elektrycznym.

2. Demontaż osłon i podzespołów

• Zdejmij wszelkie osłony lub części, które blokują dostęp do układu sprzęgłowego, takie jak osłony wałów, elementy układu hydraulicznego, zbiorniki paliwa itp.

3. Demontaż skrzyni biegów

• Aby uzyskać dostęp do układu sprzęgłowego, będziesz musiał zdemontować skrzynię biegów. Zdejmij śruby mocujące skrzynię i ostrożnie zdejmij ją z wału napędowego. Może to wymagać użycia specjalistycznych narzędzi.

4. Demontaż starego sprzęgła

• Po zdjęciu skrzyni biegów, uzyskasz dostęp do układu sprzęgłowego. Odkręć śruby mocujące docisk sprzęgła i zdejmij tarcze sprzęgła wielopłytowego. Zwróć uwagę na ich kolejność i ułożenie.

5. Sprawdzenie stanu koła zamachowego i docisku

• Sprawdź stan koła zamachowego i docisku. Jeżeli są one nierówne, mogą wymagać naprawy lub wymiany. Upewnij się, że wszystko jest w dobrym stanie przed zamontowaniem nowych części.

6. Montaż nowych tarcz sprzęgła

• Zamontuj nowe tarcze sprzęgła, upewniając się, że są one prawidłowo ułożone. Pamiętaj, aby zachować odpowiednią kolejność tarcz ciernych i metalowych. Upewnij się, że tarcze są równo dociśnięte, a sprężyny dociskowe prawidłowo rozkładają nacisk.

7. Montaż skrzyni biegów i innych elementów

• Po zamontowaniu nowych tarcz sprzęgła, zamontuj z powrotem skrzynię biegów oraz inne części, które zostały wcześniej zdjęte.

8. Testowanie układu sprzęgłowego

• Po zakończeniu montażu, uruchom ciągnik i sprawdź działanie sprzęgła. Sprawdź, czy zmiana biegów jest płynna, czy nie występują szarpania, hałasy ani inne nieprawidłowości.

Podsumowanie

Tarcze sprzęgła wielopłytowego w ciągnikach Fendt są kluczowym elementem układu napędowego, który umożliwia efektywne przenoszenie momentu obrotowego. Zużycie tych tarcz może prowadzić do problemów z włączaniem biegów, poślizgiem, szarpaniem czy hałasem. Wymiana tarcz sprzęgła wymaga precyzyjnego demontażu skrzyni biegów i innych elementów, a także zapewnienia prawidłowego montażu nowych części. Dbałość o regularną konserwację sprzęgła pozwala na wydłużenie jego trwałości i zapewnia niezawodną pracę ciągnika.
